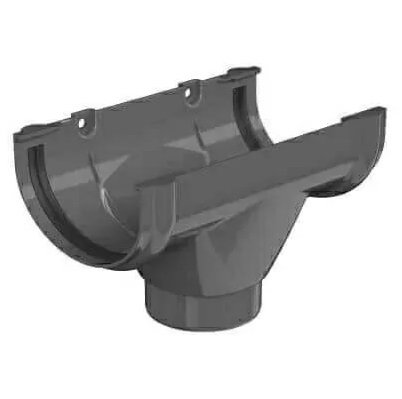

Воронка водосточная Технониколь Оптима 120/80 мм — серый RAL 7024

Воронка водосточная Технониколь Оптима — это ключевой соединительный элемент пластиковой водосточной системы, обеспечивающий переход воды из горизонтального желоба в вертикальную трубу. Без воронки вода, собранная желобами, не сможет попасть в трубу и будет бесконтрольно выливаться с края желоба, размывая фасад и фундамент. Воронка — это «сердце» водосточной системы, от качества которого зависит эффективность отвода воды со всей кровли.

Изделие изготовлено из первичного ПВХ, устойчивого к ультрафиолету, коррозии и перепадам температур. Цвет — графитово-серый RAL 7024, который полностью соответствует цвету желобов, труб и всех остальных элементов серии Оптима. Это гарантирует визуальную целостность водосточной системы: воронка органично вписывается в общий вид, не нарушая эстетику фасада. Графитово-серый оттенок — это благородный, немаркий цвет, который гармонично сочетается с фасадами из бетона, кирпича, дерева, штукатурки и металлосайдинга.

Воронка выполняет две важные функции: принимает воду из желобов и направляет ее в трубу, а также служит компенсатором температурных расширений. Она рассчитана на желоб диаметром 120 мм (ходовой размер для больших кровель) и трубу диаметром 80 мм (стандарт для частного домостроения). Конструкция воронки позволяет подключать трубу с помощью двух колен 135°, что обеспечивает плотное прилегание трубы к стене здания. Резиновые уплотнители гарантируют полную герметичность соединений как с желобом, так и с трубами. Температурный режим эксплуатации от –50 до +50 °C обеспечивает сохранение эластичности уплотнителей и прочности материала в любых климатических условиях. Гарантия производителя — 10 лет.

Особенности и преимущества

• Материал: первичный ПВХ, стабилизированный к УФ-излучению, не становится хрупким со временем
• Цвет: графитово-серый RAL 7024 — полное соответствие цвету желобов и других элементов
• Диаметр желоба: 120 мм — для кровель с большой площадью водосбора
• Диаметр трубы: 80 мм — стандарт для частных домов
• Температурный режим: от –50 до +50 °C — работает в любом климате
• Гарантия: 10 лет — подтверждение надежности от производителя
• Герметизация: резиновые уплотнители на всех соединениях
• Компенсация расширения: конструкция допускает температурные деформации без потери герметичности
• Решетка-мусоросборник: опционально устанавливается для защиты трубы от листьев и мусора
• Простота монтажа: фиксация щелчком без специального инструмента

Роль воронки в водосточной системе

Воронка — это не просто переходник, а функционально сложный узел, который:

• Принимает воду из желобов: воронка встраивается в разрыв желоба и собирает воду с двух сторон — слева и справа по ходу потока. Даже при интенсивном ливне широкий приемный лоток воронки захватывает весь поток без переливов через край
• Направляет воду в трубу: сужающаяся форма воронки ускоряет поток воды и безнапорно переводит его из горизонтальной плоскости в вертикальную
• Задерживает крупный мусор: при установке защитной решетки (приобретается отдельно) воронка не пропускает листья, ветки и другой мусор в трубу, предотвращая засоры
• Компенсирует температурные расширения: конструкция воронки допускает продольное смещение желобов при нагреве и охлаждении, не нарушая герметичности стыков
• Обеспечивает доступ для прочистки: через воронку можно промыть трубу сверху, если система засорилась

Конструкция и принцип работы

Воронка Технониколь Оптима имеет цельнолитую конструкцию из ПВХ и состоит из следующих элементов:

• Приемный лоток (корпус): широкий желоб с двумя раструбами для подключения желобов диаметром 120 мм. Форма лотка обеспечивает захват всего потока воды без переливов
• Сужающийся переход (конус): плавно сужает сечение со 120 мм до 80 мм, ускоряя поток воды
• Нижний патрубок: раструб диаметром 80 мм для подключения колен и труб
• Посадочное место для решетки: специальные выступы для фиксации защитной решетки-мусоросборника (опция)

Как вода движется через воронку:

1. Вода поступает в приемный лоток из левого и правого желоба
2. Плавный конус ускоряет поток и сужает его до диаметра 80 мм
3. Вода попадает в нижний патрубок и через два колена 135° уходит в вертикальную трубу

Благодаря продуманной гидравлике воронка не создает турбулентности и водоворотов, которые могли бы замедлить поток и привести к переполнению желоба.

Монтаж воронки: пошаговая инструкция

Установка воронки в водосточную систему не требует специальных навыков и инструментов:

Шаг 1. Подготовка желоба
Желоб укладывается на кронштейны с заданным уклоном в сторону воронки. В месте установки воронки желоб разрезается (если монтаж ведется с готовыми желобами). Длина вырезаемого участка должна точно соответствовать длине воронки.

Шаг 2. Установка воронки
Воронка вставляется между отрезками желоба. Левый и правый желоб заводятся в раструбы воронки до упора и фиксируются до характерного щелчка. Резиновые уплотнители плотно обхватывают желоба, исключая протечки.

Шаг 3. Фиксация кронштейнами
С каждой стороны от воронки устанавливаются дополнительные кронштейны на расстоянии 10–15 см. Они не дают желобу провисать и снимают нагрузку с самой воронки.

Шаг 4. Подключение труб
К нижнему патрубку воронки подключаются два колена 135°. Первое колено направляет поток от стены, второе — прижимает трубу обратно к стене. Колена также фиксируются щелчком.

Важно: перед окончательной фиксацией проверьте уклон желобов к воронке — вода должна стекать естественно без застоя.

Расчет количества воронок

Число воронок на одном скате кровли зависит от его длины и площади водосбора:

• Стандартное правило: одна воронка на каждые 10–12 метров желоба
• Максимальная длина желоба на одну воронку: не более 12 метров для желоба 120 мм
• При длине ската более 12 метров: необходимо устанавливать две воронки или увеличивать диаметр трубы
• При сложной конфигурации кровли: каждая ендова (внутренний угол) может потребовать дополнительной воронки.

Совместимость

Воронка Технониколь Оптима 120/80 мм полностью совместима со всеми элементами серии Оптима:

• Желоб водосточный 120 мм — горизонтальные элементы, соединяемые с воронкой слева и справа
• Колено трубы 135° — для верхнего узла подключения трубы (два колена образуют S-образный переход)
• Труба водосточная 80 мм — вертикальный отвод
• Решетка-мусоросборник — опционально для защиты трубы от засоров

Не требуется никаких дополнительных переходников или адаптеров — все элементы стыкуются напрямую.

Решетка-мусоросборник: нужна ли она

Для воронки Технониколь Оптима опционально доступна защитная решетка. Стоит ли ее устанавливать?

Плюсы установки решетки:

• Задерживает листья, ветки, шишки и другой мусор, который может забить трубу
• Предотвращает попадание мелких животных и птиц в трубу
• Упрощает обслуживание — мусор легко убирается с решетки, не попадая внутрь

Минусы установки решетки:

• При очень интенсивном ливне решетка может частично перекрывать поток воды, особенно если она забита мусором
• Требует периодической очистки (особенно осенью, при листопаде)

Рекомендация: если рядом с домом есть деревья — решетка обязательна. Если дом стоит в чистом поле — можно обойтись без нее.

Решетка приобретается отдельно и просто вставляется в приемный лоток воронки.

Долговечность и эксплуатация

ПВХ-воронка не подвержена коррозии, не требует покраски и антикоррозийной обработки. Материал устойчив к ультрафиолету — цвет RAL 7024 не выцветает, изделие не становится хрупким даже спустя многие годы эксплуатации. Резиновые уплотнители сохраняют эластичность при морозах до –50 °C, гарантируя герметичность соединений на весь срок службы системы.

Уход за воронкой минимален, но обязателен:

• Весной и осенью: очищайте приемный лоток воронки от листьев и мусора. Если установлена решетка — снимите ее, очистите и установите обратно
• При засоре трубы: через демонтированную воронку легко промыть трубу струей воды сверху вниз
• Раз в несколько лет: проверяйте состояние резиновых уплотнителей — при потере эластичности их можно заменить

Полный ассортимент желобов, труб, соединителей, воронок, угловых поворотов и крепежных элементов представлен в разделе Водосточная система Технониколь — здесь вы найдете все комплектующие для организации надежного водосбора с кровли любого типа и сложности.

Воронка водосточная Технониколь Оптима 120/80 мм серый RAL 7024 всегда в наличии на складе в Минске. Доставка по Минску и всей Беларуси. Поможем рассчитать необходимое количество воронок под конфигурацию вашей кровли — обращайтесь!
